在新能源汽車與智能化浪潮的推動下，智能電動車已成為汽車產業的未來核心。其卓越的性能、高效的能源利用與豐富的智能體驗，高度依賴于先進的電子電氣架構，尤其是驅動系統及其核心——集成電路的設計。本文將系統性地探討智能電動車驅動系統的電路設計要點，并深入解析關鍵的集成電路設計策略，為工程師與相關領域人士提供一份實用攻略。

一、 智能電動車驅動系統概述
智能電動車的驅動系統，通常指將電池電能轉化為機械能，驅動車輛行駛的核心電控單元。它超越了傳統的“三電系統”（電池、電機、電控），深度集成了功率控制、狀態管理、故障診斷以及與整車網絡（如CAN/LIN/Ethernet）的通信功能。一個典型的驅動系統主要包括：

1. 高壓電池包與電池管理系統：提供能量源，BMS負責監控、均衡與保護。
2. 電機控制器：核心功率變換單元，將直流電轉換為三相交流電驅動電機。
3. 驅動電機：永磁同步電機或感應電機，作為執行機構。
4. 集成控制器與相關傳感器：實現扭矩控制、轉速調節、能量回收等復雜算法。

二、 驅動系統主電路設計核心
主電路設計關乎系統的效率、可靠性與成本。

1. 拓?fù)溥x擇：最常用的是三相電壓源型逆變器拓?fù)洹ａ槍?duì)800V高壓平臺，需考慮元器件耐壓、開關損耗及拓?fù)鋬?yōu)化（如T型三電平）。
2. 功率器件選型：硅基IGBT目前仍是主流，適用于多數中高端車型。而碳化硅MOSFET憑借其高頻、高效、耐高溫特性，正成為提升續航和功率密度的關鍵技術，尤其適用于高端車型或?qū)π视袠O致要求的場景。選型需綜合評估電壓/電流等級、開關頻率、損耗模型和散熱需求。
3. 直流母線電容設計：用于穩定母線電壓、濾除高頻噪聲。需根據逆變器最大紋波電流、電壓波動要求計算容值，并考慮電容的壽命、ESR/ESL及布局。薄膜電容因可靠性高、壽命長而被廣泛使用。

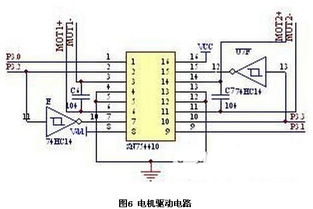

4. 驅動與保護電路：功率器件的柵極驅動電路至關重要，需提供足夠的驅動能力、精確的死區時間控制以及完善的保護（如退飽和檢測、米勒鉗位、短路保護）。
5. 熱管理與散熱設計：功率損耗產生的熱量必須有效導出。需進行詳細的熱仿真，設計高效的散熱器（水冷或風冷），并確保功率器件與散熱界面（如導熱硅脂、相變材料）的良好接觸。

三、 控制與信號處理電路設計
這是系統的“大腦”，實現智能化控制。

1. 主控芯片：多核微控制器是核心，需具備強大的運算能力（用于磁場定向控制、預測控制等算法）、豐富的外設（高精度ADC、PWM定時器、通信接口）和高功能安全等級（如支持ASIL-D）。
2. 電流/電壓采樣：采用隔離式Σ-Δ ADC或隔離運放配合高速ADC，實現高精度、高帶寬的相電流與母線電壓采樣，這是控制精度的基礎。
3. 位置與速度傳感器：旋轉變壓器是主流選擇，需設計勵磁與解碼電路。無位置傳感器算法雖可節省成本，但對芯片算力和軟件算法要求更高。
4. 通信與網絡接口：必須集成多路CAN FD或車載以太網接口，用于與整車控制器、BMS、儀表等進行實時、可靠的數據交互。
5. 電源管理電路：為整個控制器提供多路隔離與非隔離的穩定電源（如+15V, +5V, +3.3V），并滿足嚴格的汽車電子EMC和瞬態抗擾度要求。

四、 集成電路設計的關鍵策略
驅動系統性能的進一步提升，高度依賴于定制化、高集成度的集成電路。

1. 專用芯片設計：

• 智能功率模塊：將IGBT/MOSFET、驅動、保護及溫度傳感集成于單一封裝，顯著減小體積，提升可靠性。

• 專用電機控制SoC：集成增強型MCU內核、高精度PWM、硬件加速器（用于Park/Clark變換、PID控制）、以及隔離柵極驅動接口，大幅降低系統復雜度和軟件開銷。

• 電池管理AFE：高精度電池采樣、均衡及通信功能于一體的模擬前端芯片，是BMS的核心。

1. 設計考量：

• 高壓工藝與隔離技術：用于驅動電路和采樣電路，需要成熟的BCD或SOI工藝，集成隔離電容或磁隔離技術，以確保高壓側與低壓側的安全隔離。

• 高可靠性設計：遵循AEC-Q100標準，采用冗余設計、內建自測試、鎖步核等車規級可靠性設計方法。

• 功能安全設計：從架構層面支持ISO 26262標準，集成安全機制如電壓/電流監控回路、看門狗、內存ECC等，以滿足ASIL-C/D等級要求。

• 低功耗與熱設計：優化電路結構，降低靜態與動態功耗，并在封裝層面考慮散熱路徑。

• EMC/EMI設計：在芯片設計階段就考慮開關噪聲的抑制，優化驅動速度和寄生參數。

五、 系統集成與測試驗證
電路與芯片設計最終需在系統層面整合與驗證。

1. PCB設計與EMC：采用多層板設計，嚴格區分功率、模擬、數字地，優化布局布線以減小寄生電感和環路面積，是通過嚴苛汽車EMC測試（如CISPR 25）的關鍵。
2. 軟件算法集成：將電機控制算法、故障診斷策略、通信協議棧與底層驅動軟件在MCU上實現，并考慮AUTOSAR架構。
3. 多層級測試：從芯片的晶圓測試、封裝測試，到板級的功能測試、環境可靠性測試（溫度、振動、濕度），再到整車的標定與路試，構成完整的V型開發驗證流程。

智能電動車驅動系統的電路設計是一個多學科交叉、軟硬件深度融合的復雜工程。從宏觀的系統架構規劃，到具體的功率電路設計，再到微觀的集成電路定制，每一個環節都直接影響著車輛的最終性能與安全。隨著芯片工藝的進步與系統級封裝技術的發展，驅動系統將朝著更高集成度、更高智能化、更高可靠性的方向持續演進，為智能電動車的發展提供更強大的核心動力。
