在現代電子系統中，尤其是在通信、工業自動化和數據中心等領域，確保關鍵設備在主電源失效時仍能持續運行至關重要。超級電容器（Supercapacitor）憑借其高功率密度、快速充放電能力和超長循環壽命，成為短時后備電源的理想選擇。而凌力爾特（Linear Technology，現屬ADI）的LTC3350集成電路，正是為管理大電流超級電容器后備系統與提供全面的系統監視功能而設計的專用控制器。本文將深入探討基于LTC3350的電源電路設計核心要點。
一、LTC3350芯片概述
LTC3350是一款高度集成的單片解決方案，專為超級電容器后備與系統監視應用而優化。其核心特性包括：
- 大電流充電與備份：能夠支持高達20A的超級電容充電電流，并在主電源掉電時，通過內部同步降壓-升壓轉換器，從超級電容組中提供高達20A的備份電流，維持系統總線電壓穩定。
- 超級電容管理與平衡：內置電容充電泵，可為串聯的超級電容組提供主動電荷平衡，確保各單體電壓均衡，最大化電容組容量并延長使用壽命。
- 全面的系統監視：集成多通道ADC，能夠精確監視系統輸入電壓（VIN）、超級電容總電壓（VCAP）、總線輸出電壓（VBACK）以及芯片溫度，并可通過I2C接口進行配置和讀取。
- 故障保護與報告：具備輸入欠壓/過壓、電容過壓/欠壓、過溫以及備份超時等故障檢測功能，并能通過FAULT引腳和I2C寄存器提供狀態報告。
二、電路設計核心要點
設計一個基于LTC3350的可靠電源電路，需重點關注以下幾個部分：

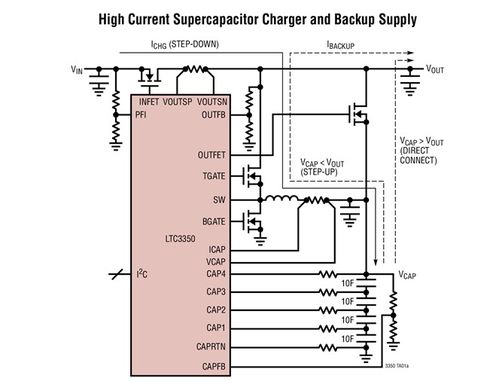

1. 功率級設計（降壓-升壓轉換器）
LTC3350的核心是一個同步降壓-升壓轉換器。其外部功率元件（電感、MOSFET）的選擇直接決定系統的效率和電流能力。
- 電感選擇：需根據預期的輸入/輸出電壓范圍、最大工作電流和開關頻率來計算電感值。通常選擇飽和電流遠高于峰值電感電流的低DCR（直流電阻）功率電感，以最小化損耗。
- MOSFET選擇：對于大電流應用，需選用低導通電阻（RDS(ON)）和低柵極電荷（Qg）的N溝道MOSFET，以降低開關損耗和導通損耗，提高整體效率。
2. 超級電容組配置與平衡
- 配置：根據所需的后備能量和系統電壓，確定超級電容的串聯數量?？傠娙葜敌铦M足后備時間內系統功耗的能量需求。計算公式為：能量 E = 1/2 C (Vinitial2 - Vfinal2)。
- 主動平衡：LTC3350通過CAPx引腳連接每個超級電容單體，并利用內部充電泵進行主動平衡。設計時需確保從每個CAPx引腳到對應電容單體的PCB走線阻抗盡可能對稱和低阻，以保證平衡精度。
3. 系統監視與通信接口
- 電壓采樣網絡：VIN、VCAP、VBACK等關鍵電壓通過精密電阻分壓網絡連接到芯片的對應引腳。電阻需選用高精度（如0.1%）、低溫漂的型號，以確保ADC讀數的準確性。
- I2C接口：SCL和SDA線路上應連接上拉電阻至數字電源。此接口允許主控制器（如MCU）配置充電電流、電壓閾值、讀取狀態和故障信息，實現智能系統管理。
4. 布局與熱管理
- 布局：功率環路（輸入電容、MOSFET、電感）的PCB布線應盡可能短而寬，以減小寄生電感和電阻，降低開關噪聲和損耗。模擬信號（如電壓采樣、CAPx平衡線）應遠離功率走線和開關節點，防止噪聲耦合。
- 散熱：在大電流工作下，芯片和功率MOSFET會產生可觀的熱量。需提供充足的PCB銅箔面積（散熱焊盤）并考慮添加散熱片，確保器件工作在安全溫度范圍內。
三、典型應用與優勢
基于LTC3350的電源電路廣泛應用于：
- RAID系統與SSD緩存：在主電源中斷時，為完成關鍵數據寫入提供寶貴時間。
- 工業PLC與控制器：保障在電網波動或掉電時，系統狀態安全保存并執行有序關機。
- 電信基礎設施：為網絡設備提供瞬時后備，防止通話中斷或數據丟失。
其優勢在于：
- 高集成度：一顆芯片解決了充電、備份、平衡、監視等多項功能，簡化了系統設計，節省了PCB空間和BOM成本。
- 高可靠性：內置多重保護機制和精密監視，大大提升了后備電源系統的魯棒性。
- 靈活性：通過I2C可編程，能適配不同容量、不同電壓的超級電容組，滿足多樣化的應用需求。
結論
LTC3350為大電流超級電容器后備電源系統提供了一個高性能、高集成度的完整解決方案。成功的電路設計不僅依賴于對芯片功能的深入理解，更在于對功率路徑、平衡網絡、采樣電路和PCB布局的精心規劃。遵循數據手冊的設計指南，并充分考慮實際應用中的熱管理和電磁兼容性，開發者能夠構建出高效、可靠的后備電源，為關鍵電子系統保駕護航。
